NEWPION · SPECIALTY OPTICAL FIBER
Специальные оптические волокна и готовые компоненты для лазеров, сенсорики, медицины и промышленности.
КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА
Почему NewPion выбирают для сложных оптических задач
Полный цикл производства, широкий диапазон параметров и специальные исполнения позволяют подобрать решение под конкретное оборудование и условия эксплуатации — от серийного волокна до готовой сборки.
01
Производство полного
цикла

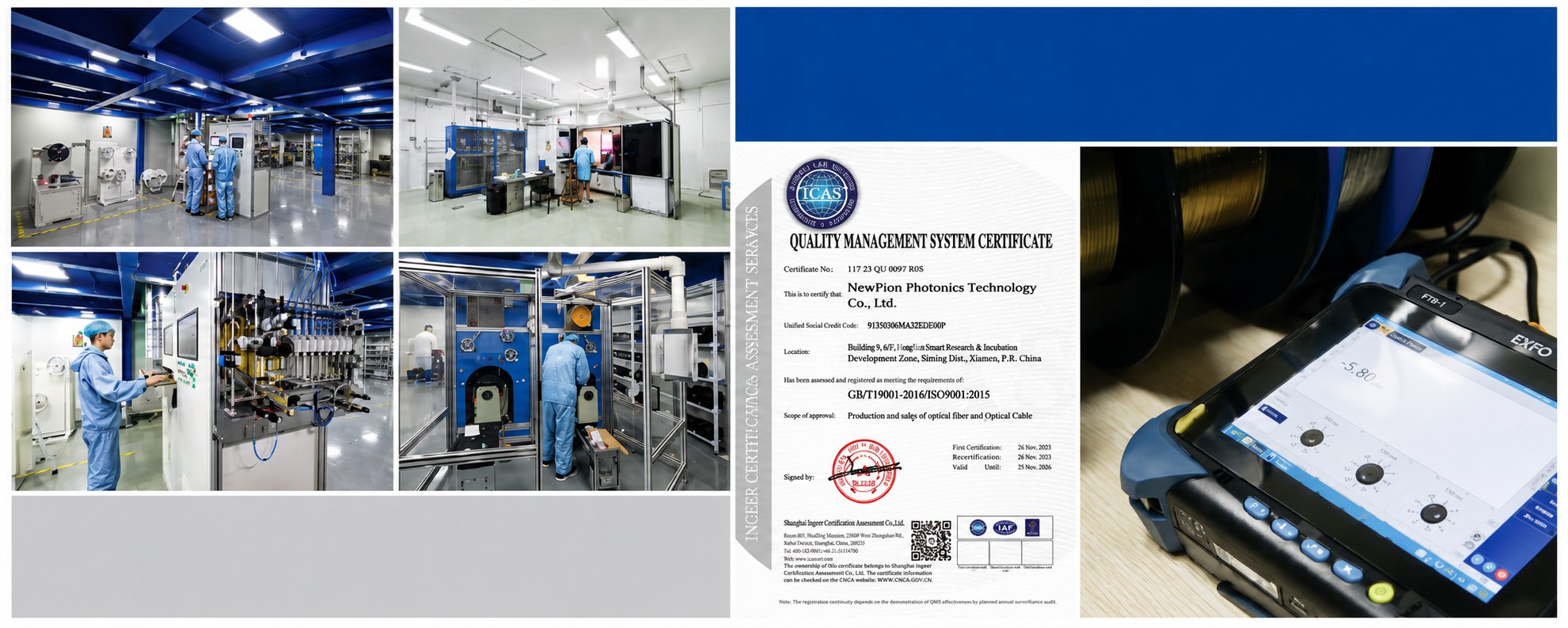

Преформы, MCVD, вытяжка волокна и финальное тестирование на собственном производстве.
02
От −270 до +700°C
Акрилатные, полиимидные и золотые покрытия для стандартных и экстремальных условий эксплуатации.
03
Индивидуальная
разработка
Специальные волокна и компоненты могут быть изготовлены под требуемые параметры оборудования и проекта.
04
Готовые сборки
SMA905, D80, QBH, оптические кабели, жгуты и специальные конфигурации — в одном ассортименте.
05
Локальная поддержка
Официальный эксклюзивный поставщик NewPion в РФ: подбор продукции, сопровождение и организация прямой поставки.
Необязательно разбираться во всём каталоге NewPion
Опишите задачу или пришлите параметры оборудования — поможем определить нужный тип волокна, серию и конфигурацию.
КАТАЛОГ И ПРИМЕНЕНИЯ
Подберите решение NewPion
по параметрам оборудования
или вашей задаче
В каталоге собраны специальные оптические волокна, кабели и готовые сборки NewPion с подробными характеристиками и примерами применения. Сравните варианты по мощности, длине волны, диаметру сердцевины, NA, температурному режиму и другим параметрам.
01 · LMA
Волокно для волоконных лазеров LMA
Активные и пассивные двухоболочечные волокна для мощных волоконных лазеров и усилителей.
1.1 Двухоболочечное волокно LMA, легированное иттербием (Yb)
Активные волокна с двойной оболочкой для мощных волоконных лазеров и усилителей. Высокая эффективность, малая NA и большой диаметр модового поля.
Характеристики
• Типы: PTYU20/400/550FA06 (сердцевина 20 мкм), PTYU30/400/550FA06 (30 мкм)
• NA: 0,060–0,065
• Рабочая длина волны: 1015–1115 нм
• Применение: импульсные и непрерывные волоконные лазеры, усилители мощности, обработка материалов, медицина, лазерные дальномеры
1.2 Пассивное двухоболочечное
волокно LMA
Пассивные волокна для лазерных трактов, согласования с активными волокнами и передачи излучения.
Характеристики
Пассивные волокна для лазерных трактов, согласования с активными волокнами и передачи излучения.
• Типы: PTGU 14/250/400, 20/250/400, 20/400/550, 25/125/250, 25/250/400, 25/400/550, 30/250/400, 34/250/400, 50/250/400, 50/400/550 мкм
• Покрытие: акрилат с низким показателем преломления
• Рабочая температура: −40…+85°C
• Применение: пассивные компоненты волоконных лазеров, согласование мод, передача излучения
02 · POWER DELIVERY
Волокна для передачи мощности
Ступенчатые и градиентные профили, одинарная/двойная/тройная оболочка и квадратная сердцевина.
2.1 Ступенчатый профиль · одинарная кварцевая оболочка
Классические волокна для передачи оптического излучения в широком диапазоне длин волн.
Характеристики
• Диаметр сердцевины: 40–1000 мкм
• Диаметр оболочки: 125–1100 мкм
• NA: 0,12 / 0,22 / 0,26
• Покрытие: акрилат (−40…+85°C)
• Типы: PTIU/PTUU 100/110/230, 105/125/250, 200/220/320, 300/330/520, 400/440/730, 600/660/960, 800/880/1000, 1000/1100/1350
• Применение: передача данных, сенсорика, спектроскопия, медицинские лазеры, лазерные приложения
2.2 Ступенчатый профиль · двойная оболочка
Дополнительная защитная оболочка для повышенной надёжности и гибкости.
Характеристики
• Диаметр сердцевины: 50–1000 мкм
• Диаметр оболочки: 110–1100 мкм
• NA: 0,12 / 0,22 / 0,26
• Покрытия: ETFE (−65…+200°C), акрилат (−40…+85°C), нейлон (−60…+105°C)
• Применение: те же области, что у одинарной оболочки, плюс повышенные требования к механической прочности
2.3 Ступенчатый профиль · тройная оболочка
Максимальная защита и гибкость для сложных условий эксплуатации.
Характеристики
• Силикон / нейлон: −60…+105°C, серия PTIS/PTUS XN, типы 100/500/650/1300 … 800/1000/1320/2000
• Силикон / ETFE: −65…+200°C, серия XT, типы 50/360/460/650 … 400/480/590/880
• Акрилат с низким показателем преломления: −40…+85°C, типы 25/250/400, 50/250/400
• Применение: промышленная лазерная обработка, связь в жёстких условиях, медицинские лазеры
2.4 Градиентный профиль · нечувствительное к изгибам
Сохраняет стабильные характеристики при малых радиусах изгиба — для компактных устройств.
Характеристики
• Типы: PTDG 200/500/650/1300XN20, 300/500/650/1300XN20, 400/500/650/1300XN20, 600/750/900/1300XN20, 800/1000/1320/2000XN20
• Покрытие / буфер: силикон / нейлон, −60…+105°C
• Применение: гигабитные сети, передача данных в ограниченном пространстве, сенсорика
2.5 Квадратная сердцевина
Для задач, где требуется равномерное распределение мощности по сечению пучка.
Характеристики
• Размер сердцевины L1×L2: 100×100 … 400×400 мкм
• NA: 0,12 / 0,22
• Покрытие: силикон / нейлон (−60…+105°C)
• Типы: PTIQ/PTUQ 100/145/350/650SN22, 195/330/520/900SN22, 300/430/700/1300SN22, 400/575/880/1300SN22
• Применение: прецизионная лазерная обработка, астрономические наблюдения
03 · HIGH TEMPERATURE
Высокотемпературное волокно
Полиимидные, высокотемпературные акрилатные и золотые покрытия — до +700°C.
3.1 Чистая кварцевая сердцевина · градиентный профиль
Высокотемпературное волокно для измерений и работы в сложных средах.
Характеристики
• Полиимид: −200…+350°C, PTIG 50/125/155P20
• Высокотемпературный акрилат: −40…+150°C, PTIG 50/125/250XA20
• Применение: измерение высоких и низких температур, коррозионные среды, сверхвысокий вакуум
3.2 Германий · градиентный профиль
Высокотемпературное волокно с сердцевиной, легированной германием.
Характеристики
• Полиимид: −200…+350°C, PTUG 50/125/155P20, 62.5/80/95P27, 62.5/125/155P27
• Высокотемпературный акрилат: −40…+150°C, PTUG 50/125/250XA20, 62.5/125/250XA27
• Золотое покрытие: −270…+700°C, PTUG 50/125/155G20, 62.5/125/155G27
• Применение: полупроводниковое производство, нефтегазовая сенсорика, аэрокосмическая промышленность
3.3 Чистая кварцевая сердцевина · ступенчатый профиль
Для сенсорики и работы в агрессивных средах.
Характеристики
• Полиимид: −200…+350°C, PTIU/PTUU P-серия: 60/66/80 … 600/660/700
• Высокотемпературный акрилат: −40…+150°C, PTIU/PTUU XA-серия: 50/125/250 … 600/660/960
• Применение: сенсорика, агрессивные среды
3.4 Одномодовое высокотемпературное волокно
Одномодовые решения для высокотемпературной сенсорики и сложных сред.
Характеристики
• Типы: PTSB1310XA250, PTSB1310P155, PTMB1310P100
• Температура: акрилат −40…+150°C; полиимид −200…+350°C
• MFD: 8,8–9,2 мкм
• Затухание: ≤0,4–1 дБ/км
• Длина волны отсечки: 1180–1330 нм
• Применение: нефтегазовые скважины, агрессивные среды, сверхвысокий вакуум
3.5 Одномодовое с чистой кварцевой сердцевиной
Высокотемпературное одномодовое волокно с чистой кварцевой сердцевиной.
Характеристики
• Тип: PTIB1310P155
• Покрытие: полиимид, −200…+350°C
• MFD: 9,3±0,8 мкм
• Затухание: ≤0,8 дБ/км
• Применение: передача данных, военная связь, эндоскопия, лазерная хирургия, медицинская визуализация
04 · SPECIAL WAVELENGTH
Волокно специального рабочего диапазона длин волн
Оптимизировано для конкретных рабочих длин волн: 630, 780, 820, 980, 1310 и 1550 нм.
4.1 Доступные серии и длины волн
Линейка для WDM, EDFA, датчиков и фотонных устройств.
Характеристики
• 980/1550 нм: PTSD980AA, PTSF980AA (NA 0,16), PTSJ980AA (NA 0,20)
• 1310/1550 нм: PTSF1310AA (NA 0,16), PTSK1310A (NA 0,21)
• 1550 нм: PTSB1550AA (NA 0,12), PTSG1550AA (NA 0,17)
• Короткие длины волн: PTSA630AA, PTSA780AA, PTSF820AA (NA 0,16)
• Применение: WDM, EDFA, датчики деформации/давления/акустики, CATV, фотонные устройства
05 · HPCF
Волокно с твёрдой пластиковой оболочкой HPCF
Высокая числовая апертура и решения для медицины, спектроскопии и биоаналитической сенсорики.
5.1 HPCF · Hard Plastic Clad Fiber
Линейка с твёрдой пластиковой оболочкой для медицинских и аналитических задач.
Характеристики
• Диаметр сердцевины: 110–1000 мкм
• NA: 0,37 / 0,43
• Буфер ETFE: −65…+200°C
• Типы: PTIF/PTUF 200/230/500HT37, 300/330/650HT37, 400/430/730HT37, 600/630/1040HT37, 800/830/1040HT37, 1000/1035/1500HT37, 1500/1535/2000HT37
• Применение: биоаналитическая сенсорика, медицинские лазеры, стоматология, спектроскопия, сенсорика ядерной плазмы, фотодинамическая терапия
06 · UV FIBER
УФ-волокно
Специализированные волокна для работы в ультрафиолетовом диапазоне.
6.1 UV Fiber
Исполнения с акрилатным или полиимидным покрытием.
Характеристики
• Диапазон длин волн: 190–1250 нм
• NA: 0,12 / 0,22 / 0,26
• Акрилатное покрытие: −40…+85°C, PTBU/PTUU 50/125/250AA22 … 230/250/370AA22
• Полиимидное покрытие: −200…+350°C, PTBU/PTUU 50/125/155P22 … 600/660/690P22
• Применение: биоаналитическая сенсорика, медицинские лазеры, спектральный анализ, фотодинамическая терапия
07 · CAPILLARY
Кварцевые капилляры
Полиимидное покрытие и широкий диапазон внутренних/внешних диаметров для прецизионных применений.
7.1 Capillary · PTWC
Кварцевые капилляры с полиимидным покрытием.
Характеристики
• Внутренний диаметр (ID): 2–700 мкм
• Внешний диаметр (OD): 150–850 мкм
• Покрытие: полиимид, до +350°C
• Типы: PTWC серия, 22 типоразмера
• Применение: медицина, испарительные системы, анализ нефтепродуктов, аналитическая химия, хроматография, микрофлюидика, масс-спектрометрия
08 · OPTICAL CABLE
Оптические кабели
Бронированные и неметаллические конструкции для сложных условий эксплуатации.
8.1 Бронированный оптический кабель
Защищённый кабель для эксплуатации в сложных условиях.
Характеристики
• Конструкция: стальная спиральная трубка, оплётка, броня
• Рабочая температура: до +350°C
• Типы: PT2F-982-6.35-350, PT1F-012-3.0-150-GY, PT1D-977-3.0-350, PT2F-982-3.0-150-BK
• Применение: рельсовый транспорт, аэрокосмическая связь, высокое напряжение, сильные магнитные поля
8.2 Неметаллический оптический кабель
Лёгкий и гибкий кабель без металлических элементов.
Характеристики
• Конструкция: полимерная броня, внешняя оболочка ETFE или LSZH
• Типы: PT2L-977-1.2-120 (ETFE, до +120°C), PT3L-135-2.5-080 (LSZH, до +80°C)
• Применение: внутренняя проводка, облачные сервисы, автоматизация, нефтяные месторождения, радарные системы
09 · ASSEMBLY
Сборки и изделия в сборе
Printed Fiber, жгуты, SMA905, D80 и высокомощные QBH-сборки.
9.1 Волокно с нанесённой разметкой (Printed Fiber)
Высокотемпературное волокно для измерений и работы в сложных средах.
Характеристики
• NA: 0,37
• Разъём: SMA905, FC или по заказу
• Типы: PTNO-0101-140BW-01-300-M-WK (600 мкм), PTNO-0101-137BW-01-300-M-WK (400 мкм)
• Применение: сосудистая хирургия, хирургия варикозного расширения вен
9.2 Волоконно-оптический жгут
Упорядоченный пучок волокон для передачи излучения.
Характеристики
• Типы: PTMA-0000-135-06-100-S (200 мкм, NA 0,22, SMA905), PTST-0000-136B-02-050-T-WT (300 мкм, NA 0,37, ST), PTFC-0000-140-05-100-V-BK (400 мкм, NA 0,22, FC)
• Применение: лазерная передача, спектральный анализ, эндоскопия, лазерная терапия, дистанционное освещение
9.3 Силовой волоконный шнур SMA905
Готовый шнур с разъёмом SMA905 для передачи высокой мощности.
Характеристики
• Мощность: до 250 Вт
• Типы: PTMA-0000-105-01-300-B (105 мкм, броня), PTMA-0707-301-01-350-N (200 мкм, без оболочки), PTMA-0000-141-01-150-V-BL (400 мкм, PVC), PTMA-0000-180W-01-100-V-BL (1000 мкм, PVC)
• Применение: хвостовики лазеров, наплавка, сварка, резка, измерение атмосферного спектра
9.4 Силовой волоконный шнур D80
Шнур с сапфировым защитным кольцом для медицинских и промышленных задач.
Характеристики
• Типы: PTDE-0000-180-01-250-V-GR (1000 мкм, PVC), PTDE-0000-180-01-1900-BJ-GR (1000 мкм, броня), PTDE-0000-180W-01-300-SV-BK (1000 мкм, броня+PVC), PTDE-0303-185-01-300-SV-BK (1200 мкм, броня+PVC)
• Применение: лазерная литотрипсия, прецизионная сварка, резка
9.5 Лазерный силовой шнур QBH
Высокомощный шнур с водяным охлаждением для мощных волоконных лазеров.
Характеристики
• Мощность: до 10 кВт
• Типы: PTQB-0201-053-01-1500-K-YL (50 мкм, 15 м, кевлар), PTQB-0202-080-01-500-B-YL (300 мкм, 5 м, броня), PTQB-0202-100-01-500-B-YL (100 мкм, 5 м, броня)
• Особенности: низкие потери, высокая устойчивость к отражённому излучению, водяное охлаждение, защитная блокировка
• Применение: вывод излучения мощных волоконных лазеров
Не нашли нужную позицию в каталоге?
Опишите задачу или пришлите параметры оборудования — поможем определить подходящую серию и конфигурацию NewPion.
ПРИМЕНЕНИЯ
Решения для отраслей
и конкретных задач
Подберём подходящее волокно, кабель или готовую сборку под вашу отрасль, оборудование и условия эксплуатации. Необязательно знать точный артикул — достаточно описать задачу, параметры системы или предоставить ТЗ.
⚡
01
ВОЛОКОННЫЕ ЛАЗЕРЫ
Волоконные лазеры и усилители
Импульсные и непрерывные системы средней и высокой мощности.
Подходящие решения
PTYU20/400/550FA06 · PTYU30/400/550FA06 · PTGU серии · QBH
🏭
02
ЛАЗЕРНАЯ ОБРАБОТКА
Сварка, резка, маркировка и наплавка
Передача и формирование высокой мощности для промышленной лазерной обработки.
Подходящие решения
PTIQ/PTUQ · SMA905 · D80 · QBH
✚
03
МЕДИЦИНА
Хирургия и медицинские системы
Литотрипсия, фотодинамическая терапия, эндоскопия, стоматология и диагностика.
Подходящие решения
HPCF · UV Fiber · Printed Fiber · Optical Fiber Bundle · D80 · PTIU/PTUU P
♨
04
HIGH TEMPERATURE
Высокотемпературная сенсорика и мониторинг
Нефтегазовые скважины, энергетика, авиация, агрессивные среды и сверхвысокий вакуум.
Подходящие решения
PTIU/PTUU P · PTIG P · PTUG P/G · PTSB1310 · PTMB1310 · PTIB1310
◎
05
СЕНСОРИКА
Волоконно-оптические датчики
Измерение температуры, давления, деформации и акустики, а также гироскопические задачи.
Подходящие решения
PTSB · PTIB · PTSB1550AA · PTSG1550AA · PTWC
⌁
06
ТЕЛЕКОМ
Оптическая передача данных и телекоммуникации
WDM, CATV, короткие линии связи, гигабитные сети и специальные каналы передачи.
Подходящие решения
PTSD980 · PTSF980/1310 · PTSJ980 · PTSK1310 · PTSB/PTSG1550 · PTDG · PTIU/PTUU
◈
07
СПЕКТРОСКОПИЯ
Спектроскопия и аналитическое оборудование
Атмосферный спектр, спектральный анализ, масс-спектрометрия и хроматография.
Подходящие решения
UV Fiber · HPCF · PTWC · SMA905
🔬
08
НАУКА
Научные исследования
Аналитическая химия, микрофлюидика, нанофлюидика, астрономия и ядерная физика.
Подходящие решения
PTWC · PTIQ/PTUQ · HPCF
🛰
09
AEROSPACE / DEFENSE
Аэрокосмическая и оборонная промышленность
Авиация, военная связь, разведка, радары и работа в жёстких эксплуатационных условиях.
Подходящие решения
PT2F · PT1F · PT1D · PTIB1310P155 · PT2L · PT3L
◆
10
OIL & GAS / ENERGY
Нефтегазовая отрасль и энергетика
Скважинный мониторинг, трубопроводы, ЛЭП и связь при высоком напряжении и сильных магнитных полях.
Подходящие решения
High Temperature Fiber · Gold / Polyimide · Armored Cable · PT2L/PT3L
⚙
11
АВТОМАТИЗАЦИЯ
Промышленная автоматизация и облачные сервисы
Внутренняя проводка, соединение оборудования, гибкая прокладка и инфраструктурные системы.
Подходящие решения
PT2L · PT3L · PTIU/PTUS двойная и тройная оболочка
⌖
12
ДАЛЬНОМЕРЫ / SPECIAL
Лазерные дальномеры и специальные применения
RGB-связки, вывод излучения диодов, одноразовая передача и коротковолновые источники.
Подходящие решения
PTYU/PTGU LMA · PTIB1310P155 · PTSA630 · PTSA780 · PTSF820
О КОМПАНИИ NEWPION
Производитель специальных оптических волокон
и эксклюзивные поставки NewPion в Россию
NewPion специализируется на специальных оптических волокнах и располагает оборудованием для подготовки преформ, вытяжки волокна и итогового тестирования. Компания выпускает серийные решения и разрабатывает специальные волокна по требованиям заказчика.
Мы поставляем продукцию NewPion в России как официальный эксклюзивный поставщик, обеспечивая прямой канал поставки, подбор решений и сопровождение клиентов на русском языке.
с 2013
развитие производства специальных волокон
9–1500 мкм
диапазон диаметров сердцевины
MCVD
собственные производственные технологии
ISO 9001
требования к сырью, процессам и тестированию
КОНТАКТЫ И ЗАЯВКА
Подберём продукцию NewPion
и подготовим КП под вашу задачу
Оставьте заявку — подберём подходящее волокно, кабель или готовую сборку, рассчитаем стоимость и сообщим срок поставки. Если точный артикул неизвестен, достаточно описания задачи, модели оборудования или технического задания.
ТЕЛЕФОН
+7 (___) ___-__-__
info@msystems.pro
МЕССЕНДЖЕРЫ
Telegram / WhatsApp / MAX — добавить ссылки
Получить подбор и коммерческое предложение
ТЕЛЕФОН
+7 (___) ___-__-__
info@msystems.pro
МЕССЕНДЖЕРЫ
Telegram / WhatsApp / MAX — добавить ссылки
